Wo sich der Double-Pass-RO + EDI-Zug befindet und wie er fährt

1. Wie der gesamte UPW-Zug aussieht

1.1 Stufenweise Reinigung von roh zu hochrein

Eine typische Reinstwasserlinie verkörpert die „stufenweise Reinigung“: Rohwasser durchläuft zunächst Multimediafiltration, Aktivkohle, Enthärtung oder UF, um sichtbare Partikel, Chlor, organische Stoffe und Härte zu entfernen; dann führt ein RO im ersten Durchgang die Massenentsalzung durch; Das Permeat des ersten Durchgangs durchläuft eine Zwischenbehandlung in einem RO des zweiten Durchgangs zum Tiefenpolieren. Permeat im zweiten Durchgang ist die formelle EDI-Einspeisung; Nach EDI folgt das Polieren von Mischbett-, UV- und Endfiltern, die den Widerstand auf ein extremes Niveau bringen. Jede Stufe schreitet einen Schritt über die vorherige voran, anstatt dass eine einzelne Stufe alles erledigt. Dies zu verstehen ist die Voraussetzung, um den Wert des Doppelpasses zu verstehen.

1.2 Wo der Second-Pass-RO in der Kette sitzt

In einemDouble-Pass-RO-System für die EDI-Vorbehandlung, die Zweitdurchgangs-RO wird als letzte „harte“ Entsalzung vor der EDI-Einspeisung direkt vor EDI verriegelt. Durch die Vorbehandlung und den RO-Vorgang im ersten Durchgang wird das Wasser von „schmutzig“ zu „ziemlich sauber“; Der zweite Durchgang verwandelt „ziemlich sauber“ in „sauber genug, damit EDI es akzeptieren kann“. Diese Position macht es sowohl zu einem Entsalzungsgerät als auch zu einer Sicherung für EDI – wenn es einmal fällt, trägt das teuerste Gerät die Konsequenz direkt.

Bild: Double-Pass-RO + EDI-Zug: Der 2.-Pass-RO sitzt als Gatekeeper vor EDI

2. Warum der Second-Pass-RO vor EDI stehen muss

2.1 Schutz des Harzes und Stapels von EDI

Die Lebensdauer und Stabilität von EDI hängen fast ausschließlich davon ab, wie sauber das Futter ist. Indem restliches Salz, Kieselsäure, Bor und das meiste CO₂ aus dem Permeat des ersten Durchgangs eine weitere Runde nach unten gedrückt werden, bildet der zweite Durchgang eine Pufferwand vor EDI. Ohne diese Wand überträgt sich jede Rohwasserschwankung direkt auf EDI, was dazu führt, dass Harz und Stapel bei schlechterem Futter arbeiten und vorzeitig altern. Der Wert dieser „Mauer“ wird erst im dritten und fünften Jahr der Modulnutzung sichtbar.

2.2 „Fluktuation“ vom Polierer fernhalten

Das Feldrohwasser ist nie konstant: Jahreszeiten, Klima und stromaufwärts gelegene Abflüsse bestimmen die Qualität des Treibwassers. Da das Futter bereits sauber ist, verträgt die Umkehrosmose im zweiten Durchgang Futterschwankungen weitaus besser als im ersten Durchgang und gleicht diese Schwankungen aus, bevor Wasser an EDI übergeben wird. Mit anderen Worten: Der zweite Durchgang entsalzt nicht nur, sondern wirkt auch als Spannungsstabilisator, sodass der empfindliche Polierer immer ungefähr das gleiche Wasser trinken kann. Für UPW, wo „Schwankung ein Risiko darstellt“, konkurriert der Wert des Stabilisators mit der Entsalzung selbst.

2.3 Warum der Zwischentank zwischen den beiden Durchgängen wichtig ist

In vielen Doppelpasskonfigurationen befindet sich ein Zwischentank zwischen dem Permeat des ersten Durchgangs und der Zufuhr des zweiten Durchgangs. Seine Aufgabe besteht nicht nur darin, den Durchfluss zu puffern, sondern auch die Zwischenstufendosierung, Entgasung und den unabhängigen Start/Stopp jedes Durchgangsraums zu ermöglichen. Ohne sie müssen die beiden Durchgänge streng synchron ablaufen, und jeder Start/Stopp des einen schockiert den anderen. Damit kann das System „im ersten Durchgang gleichmäßig produzieren, im zweiten Durchgang nach Bedarf fressen“, was die betriebliche Flexibilität deutlich erhöht. Bei sehr stabilen Kleinströmen ist auch ein behälterloser Kompakt-Direktanschluss möglich – allerdings erfordert das ein ausgeprägtes technisches Verständnis des Ingenieurs.

3. Die zwei Tricks der Interstage

3.1 pH-Anhebung: Umwandlung von CO₂ und schwachen Ionen in „abweisbare Formen“

Dies ist der wertvollste Schritt in einemDouble-Pass-RO-System für die EDI-Vorbehandlung. Bevor das Permeat des ersten Durchgangs in den zweiten Durchgang gelangt, hebt die Lauge den pH-Wert in den schwach alkalischen Bereich: gelöstes CO₂ wird zu Bikarbonat (beladen, zurückgewiesen); Siliciumdioxid und Bor verschieben sich von neutralen Molekülen zu geladenen Ionen (ebenfalls abgelehnt). Dieser Schritt ist bei Umkehrosmose im ersten Durchgang nicht möglich, da die Rohwasserhärte in dem Moment zunehmen würde, in dem der pH-Wert steigt. Das Futter im zweiten Durchgang ist jedoch bereits sauber, sodass eine Erhöhung des pH-Werts kein Risiko einer Ablagerung birgt. Ein winziger Dosierpunkt verbessert die Entsalzungsfähigkeit im zweiten Durchgang deutlich – die größte Kosten-Leistungs-Änderung im gesamten System.

3.2 Entgasung: die physikalische Alternative zum Strippen von CO₂

Nicht jedes Projekt benötigt Ätzmittel. Ein Membrankontaktor oder Vakuumentgaser zwischen den Durchgängen kann gelöstes CO₂ physikalisch entfernen und so die Säurebelastung im zweiten Durchgang verringern. Dieser Weg spart Dosierung, fügt aber eine Einheit hinzu und ist betriebsempfindlicher – wenn die Effizienz des Entgasers sinkt, kehrt CO₂ stillschweigend zurück. Ob pH-Wert-Anhebung oder Entgasung, beide lösen das gleiche Problem – CO₂ aus EDI fernzuhalten – einmal chemisch, einmal physikalisch.

3.3 Wie man zwischen ihnen wählt

Wenn im Rohwasser Siliciumdioxid und Bor hoch sind, ist eine pH-Anhebung fast zwingend erforderlich, da nur die ionisierte Form sie sauber abstößt; Wenn das Projekt empfindlich auf die Einhaltung der Dosierung reagiert oder CO₂ der Hauptfeind ist, während Siliciumdioxid/Bor niedrig sind, ist die Entgasung besser geeignet; In den strengsten Gewässern ist es keine Seltenheit, beide Gewässer zu nutzen. Die Grundlage für die Auswahl ist immer der Wasserbericht, nicht „was sich fortschrittlich anhört“.

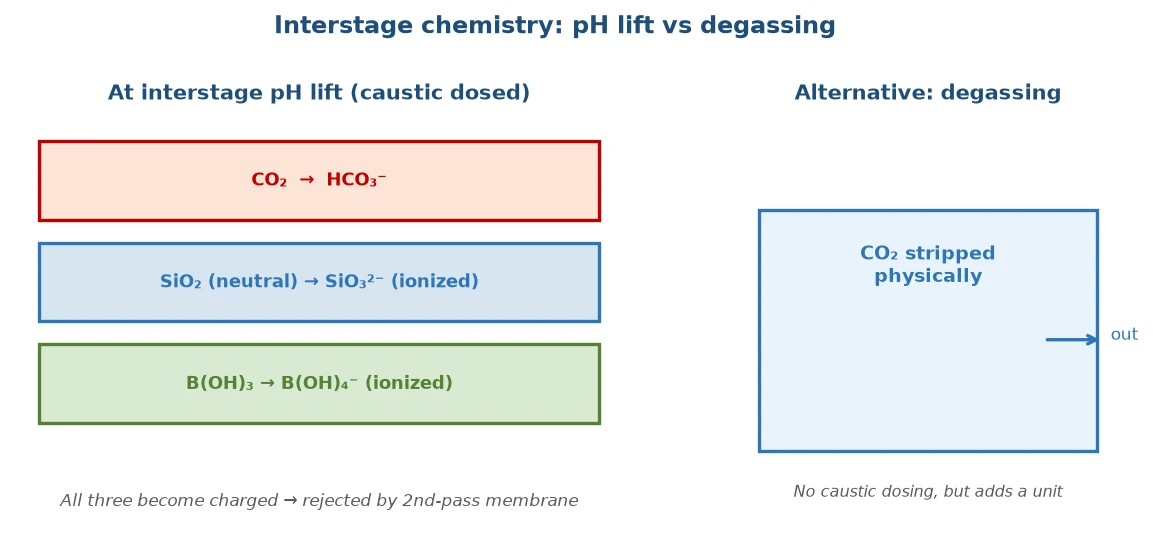

Bild: Interstage-Chemie: pH-Anhebung wandelt CO2/Kieselsäure/Bor in abstoßbare geladene Formen um; Entgasung als Alternative

4. Die Logik der Erholung und Konzentratrückführung

4.1 Hohe Erholung beim zweiten Durchgang

Bei der Beschickung des zweiten Durchgangs handelt es sich um sauberes Wasser mit geringem Salzgehalt und geringer Verschmutzung, so dass eine hohe Rückgewinnung möglich ist, ohne dass Ablagerungen oder Verschmutzungen befürchtet werden müssen. Dies ist das Gegenteil des ersten Durchgangs, bei dem es sich um Rohwasser mit hohem Salzgehalt und hoher Verschmutzung handelt und bei der Rückgewinnung konservativ vorgegangen werden muss. Der zweite Durchgang ist „bereits vorbehandeltem Wasser“ zugewandt und kann mit höherer Rückgewinnung durchgeführt werden. Eine hohe Rückgewinnung bedeutet direkt weniger Konzentratausstoß und bedeutet, dass bei diesem zweiten „Nachkehren“ fast kein Wasser verschwendet wird.

4.2 Konzentrat kehrt zum ersten Durchgang zurück, geringer Gesamtverlust

Obwohl etwas salziger, ist das Konzentrat im zweiten Durchgang immer noch sehr sauber und kann vollständig in die Beschickung des ersten Durchgangs zurückgeführt werden. Somit wird das „Abwasser“ des zweiten Durchgangs nicht entsorgt, sondern läuft erneut durch das vordere Ende. Der tatsächliche Wasserverlust der gesamten Double-Pass-Konfiguration ist weitaus geringer als die Geräusche von „jeweils zwei Entladungsstufen“, was auch der wirtschaftliche Grund dafür ist, dass sie sich in UPW-Leitungen behauptet. Die Planung einer guten Konzentratrückführung ist oft günstiger als die Suche nach einer hohen Rückgewinnung in einem Durchgang.

5. Instrumentierung, Verriegelungen und CIP

5.1 Was Sie online überwachen sollten

In einem RO + EDI-System im zweiten Durchgang sind Leitfähigkeit, pH-Wert, Durchfluss, Differenzdruck und Temperatur obligatorisch. Besonders wichtig ist die Permeatleitfähigkeit im zweiten Durchgang – es ist das Echtzeit-Gate, das beurteilt, ob die EDI-Einspeisung qualifiziert ist. Viele Systeme setzen ein Online-Leitfähigkeitsmessgerät und ein automatisches Umleitungsventil ein, bevor das Permeat im zweiten Durchgang zum EDI gelangt: Sobald die Leitfähigkeit den Schwellenwert überschreitet, wird das Permeat automatisch zum Abfluss oder Recycling umgeleitet, ohne dass EDI zugeführt wird. So einfach es auch aussieht, ist diese Verriegelung die letzte Verteidigungslinie des teuren EDI-Moduls und der Artikel, der es bei der Abnahme am meisten wert ist, ernsthaft getestet zu werden.

5.2 Der Rhythmus von CIP und Hygiene

Da die Zufuhr sauber ist, ist die CIP-Frequenz der RO im zweiten Durchgang normalerweise weitaus niedriger als die des ersten Durchgangs, aber sie ist keineswegs „sauber“. Wenn der Fluss sinkt, der Differenzdruck ansteigt oder die Leitfähigkeit abweicht, sollte eine Säure- oder Laugenreinigung ausgelöst werden. Für Sanitärqualitäten wie Pharma ist eine regelmäßige Warmwasser- oder chemische Desinfektion erforderlichauch erforderlich. Das Gefühl für den Wartungsrhythmus entscheidet darüber, ob das System zehn oder drei Jahre hält – ein Großteil der vorzeitigen Alterung geht auf „Sieht gut aus, also haben wir die Reinigung verschoben.“

6. Modulform und Automatisierung

6.1 Skid-Montage und kompakte Anordnung

Moderne Double-Pass-RO + EDI sind größtenteils auf einem Rahmen montiert: Pumpen, Behälter, Instrumente und Steuertafeln sind alle vormontiert und vorverrohrt und durch den Anschluss von Strom und Wasser vor Ort betriebsbereit. Da es klein ist, teilt sich die RO des zweiten Durchgangs häufig einen Kufenrahmen mit dem ersten Durchgang und der EDI, wobei die „Zwischenstufe“ mit Rohrleitungen und Ventilen umschlossen ist. Dieses kompakte Layout spart Platz und reduziert Rohrleitungsfehler vor Ort, wodurch ein Großteil der „Feldtechnik“ in „Fabriktechnik“ umgewandelt wird.

6.2 Automatisierung reduziert „menschliches Versagen“ auf ein Minimum

Die SPS- und HMI-Logik verwaltet den sequenziellen Start/Stopp der Pumpe, die Ventilkoordination zwischen den Stufen, langsame VFD-Rampen und die automatische Permeatspülung mit geringer Leitfähigkeit beim Abschalten. Die Einbettung dieser Logik in die Steuerung ist weitaus zuverlässiger, als sich auf die Erfahrung des Bedieners zu verlassen. Für UPW, wo „Abschaltung einen Produktionsverlust bedeutet“, ist Automatisierung kein Plus – sie ist zwingend erforderlich. Dank der Fernüberwachung können Bediener bereits im ersten Moment Alarme bei Leitfähigkeitsabweichungen erhalten, ohne im Maschinenraum sitzen zu müssen.

7. Häufige Bedienungsfehler

7.1 Den zweiten Durchgang als „Versicherung“ behandeln und ihn dann ignorieren

Der häufigste Fehler besteht darin, einen Doppeldurchlauf zu installieren und davon auszugehen, dass die Zufuhr jetzt garantiert in Ordnung ist, und dann die Aufmerksamkeit auf die Vorbehandlung im ersten Durchgang und die Dosierung zwischen den Stufen zu vernachlässigen. Der zweite Durchgang ist ein Torwächter, kein Wunschbrunnen – wenn die Vordermänner ihre Pflicht vernachlässigen, wird auch er zum Einsturz gebracht. Die regelmäßige Kalibrierung des Second-Pass-Leitfähigkeitsmessgeräts und die Überwachung des pH-Werts zwischen den Stufen sind die wichtigsten täglichen Maßnahmen.

7.2 Ignorieren der Stabilität der Zwischendosierung

Sobald die pH-Lift-Dosierpumpe instabil ist, ist die Entsalzungsfähigkeit im zweiten Durchgang rasant. Viele Standorte mit „in einem Moment gut, im nächsten schlecht“-EDI-Feed sind auf eine instabile Dosierung zwischen den Stufen zurückzuführen, nicht auf die Second-Pass-Membran selbst. Es ist weitaus kostengünstiger, das Dosiersystem überflüssig zu machen und einen Alarm auszulösen, als die Membranen nachträglich auszutauschen.

8. Drei Dinge, die vor der Konfiguration geklärt werden müssen

Nach der Entscheidung „Wir brauchen einen doppelten Pass“ bleiben drei Dinge weiterhin auf der Kippe. Erstens, die Zuverlässigkeit der Dosierung zwischen den Stufen – die pH-Hebepumpe muss redundant und alarmierbar sein, idealerweise mit einer pH-Regelung im geschlossenen Regelkreis, und darf nicht von einer Person nach einem Zeitplan überprüft werden. Zweitens: Kalibrierung des Second-Pass-Leitfähigkeitsmessgeräts – es handelt sich um das EDI-Feed-Gate; Wenn es driftet, dringt Wasser außerhalb der Spezifikation in EDI ein, sodass der Kalibrierungszyklus in das Wartungshandbuch gehört. Drittens müssen die Konzentratrücklaufleitungen – Rücklaufpunkt, Ventil und Gegendruck – ordnungsgemäß ausgelegt sein, sonst wird das Konzentrat im zweiten Durchgang entweder verschwendet oder überfordert den ersten Durchgang. Dabei handelt es sich alles um „Kleine Verbindung, große Konsequenz“, die bereits in der Zeichnungsphase festgelegt werden sollte.

9. Abschluss: Wasserbilanz zuerst → Wasserbewertung als nächstes → Amortisation zuletzt

Zurück zur Methodik: Entwerfen eines Double-Pass-RO-Systems. Zeichnen Sie für die EDI-Vorbehandlung nicht den zweiten Durchgang zuerst.Machen Sie zuerst den Wasserhaushalt- Rohwasservolumen, Fluktuation, Konzentratziel;Dann bewerten Sie die Wasserqualität- Bewerten Sie anhand des EDI-Toleranzfensters das Permeat im ersten Durchgang Stück für Stück, um zu bestätigen, ob der zweite Durchgang und die Zwischenstufe auf CO₂, Kieselsäure oder Bor abzielen müssen;Berechnen Sie schließlich die Amortisationszeit- Wägen Sie die Pumpen, Membranen, Dosierung und Energie des zweiten Durchgangs gegen die EDI-Lebensdauer und die dadurch eingesparten reduzierten Stillstände ab. Taihe Environmental Protection folgt bei der Skid-integrierenden Doppeldurchgangs-RO mit EDI-Vorbehandlung genau dieser Linie, um „Entsalzung – Polieren – Stabilisierung“ in einem zuverlässigen System zu vereinen, sodass die UPW-Linie sowohl die Spezifikationen erfüllt als auch jahrelangen Betrieb übersteht.
