Warum das Frontend von EDI kein Single-Pass-RO sein kann

1. Ein weit verbreitetes Missverständnis

1.1 Woher „Single-Pass RO + EDI reicht“ kommt

Wenn viele Menschen zum ersten Mal einen Prozessablauf für Reinstwasser (UPW) zeichnen, schreiben sie instinktiv „Vorbehandlung → Single-Pass-RO → EDI → Polieren“. Die Kombination sieht logisch aus: RO hat bereits die meisten Salze und Ionen blockiert, sodass EDI nur noch die Aufgabe erledigen muss. ADouble-Pass-RO-System für die EDI-Vorbehandlungwird von Anfängern oft als „überdimensioniert“ abgetan – schließlich bedeutet ein RO im zweiten Durchgang eine weitere Hochdruckpumpe, ein weiteres Druckgefäßgestell und einen weiteren Energiedurchgang. Warum nicht einfach bei einem einzigen Durchgang bleiben?

Die Ursache für dieses Missverständnis ist einfach: Jeder hat gehört, dass „RO eine sehr hohe Salzabstoßung hat“ und geht natürlich davon aus, dass „sehr hoch“ „hoch genug“ bedeutet. Aber der härteste Teil der Entsalzung ist genau „der letzte Bruchteil“. Ein Single-Pass-RO blockiert über 99 % von allem, doch was darüber entscheidet, ob EDI lange hält und stabil läuft, ist genau der Bruchteil, der durchdringt. Die Zuverlässigkeit eines Systems auf dieses Leck zu setzen, ist der übliche Anfang jeder EDI-Geschichte über vorzeitige Alterung.

1.2 Die wahren Kosten hinter dem Missverständnis

Die direkte Zuführung von Single-Pass-RO-Permeat zum EDI mag auf dem Widerstandsmessgerät eine Zeit lang akzeptabel aussehen, nach ein paar Monaten treten jedoch Probleme auf: Spannungsdrift im Stapel, Aushärten des Harzes, Ablagerungen auf der Konzentratseite und stark ansteigende Reinigungshäufigkeit. Wenn das EDI-Modul vorzeitig altert und der Ausgangswiderstand nicht mehr den zulässigen Werten entspricht, lässt sich die Ursache oft nicht mehr ermitteln: Blockierte der RO nicht oder ermüdete EDI von selbst? Wir haben zu viele Projekte gesehen, bei denen man, um im Vorfeld einen RO im zweiten Durchgang einzusparen, später mit der gesamten Lebensdauer des EDI-Stacks und wiederholten Wartungsarbeiten beim Herunterfahren bezahlte. Diese Rechnung wird in der Angebotsphase fast nie berechnet.

2. Bauen Sie zuerst die Intuition auf: RO lehnt ab, was „aufgeladen“ ist

2.1 Funktionsweise der Membran

Um zu verstehen, was ein einziger Durchgang undicht ist, müssen Sie zunächst verstehen, was eine RO-Membran tatsächlich blockiert. Eine Umkehrosmosemembran ist im Wesentlichen ein „Sieb, das auf Ladung und Größe prüft“: geladene Ionen (Natrium, Kalzium, Chlorid) werden in Kombination mit hohem Druck und Hydratradius effizient blockiert; Bei großen Molekülen fängt es auch am meisten. Aber sobald eine Substanz in einer „neutralen, ungeladenen und membrandurchlässigen“ Form vorliegt, sinkt die Ablehnung rasant. Das Problem besteht darin, dass natürliches Wasser mehrere wichtige Schadstoffe enthält, die bei neutralem pH-Wert völlig ungeladen sind.

2.2 Warum „das letzte Stück“ das Schwierigste ist

Es gibt auch einen kontraintuitiven Punkt: Egal wie hoch die RO-Abweisung ist, die Restkonzentration ist proportional zur Futterkonzentration. Je höher der Salzgehalt des Futters ist, desto größer ist die absolute Menge, die bei gleicher Rückhaltung austritt. Das „Leck“ ist also nicht nur ein Proportionsproblem, sondern ein Problem der absoluten Masse. Bei einem Gerät mit einem extrem engen Toleranzfenster wie EDI ist die absolute Masse weitaus wichtiger als die Proportionen – selbst ein Millionstel der durchtretenden Härte sammelt sich über Monate hinweg so weit an, dass sich auf dem Harz eine Kruste bildet, die durch normale Reinigung nicht vollständig entfernt werden kann.

3. Was verursacht tatsächlich ein Leck bei einer Single-Pass-RO?

3.1 Kohlendioxid: das einzige Gas, das durch die Membran wandert

Kohlendioxid ist ein neutrales Gasmolekül, das von der RO-Membran kaum zurückgewiesen wird und direkt mit dem Permeat durchtritt. Auf der Permeatseite rekombiniert es mit Wasser zu Kohlensäure, wodurch der pH-Wert sinkt und die Leitfähigkeit steigt. Mit anderen Worten: Je sorgfältiger die Umkehrosmose in einem Durchgang Salze entfernt, desto stärker tritt CO₂ in relativen Zahlen in den Vordergrund – denn alles andere ist weg, hat sich aber die Hintertür geöffnet. Diese „Säurelast“ ist ausschließlich auf EDI zurückzuführen, dessen Effizienz beim Umgang mit freier Säure weitaus schlechter ist als beim Umgang mit ionisierten Salzen. Auf subtilere Weise reichert sich CO₂ auch auf der Seite des EDI-Konzentrats an, was indirekt zu einer Erhöhung der Spannung und des Energieverbrauchs führt.

3.2 Silica: eine überbewertete Ausschussrate

Kieselsäure kommt häufig in natürlichem Wasser und Prozesswasser vor; Die Ablehnung durch Single-Pass-RO sieht anständig aus, aber sobald es sich beim Downstream um einen Kessel oder EDI handelt, ist ein extrem niedriger Restwert erforderlich. Hier gibt es eine grausame Rechnung: Selbst bei einem sehr hohen Gesamtabtrag lagert sich die restliche Kieselsäure langsam auf der Oberfläche des EDI-Ionenaustauschharzes und im Inneren der Stapelkonzentratseite ab. Es verstopft Sie nicht sofort; Es verbringt Monate damit, eine harte Schale auf kritischen Komponenten aufzubauen, und wenn sie einmal geformt ist, ist es schwierig, sie durch routinemäßige Reinigung vollständig zu entfernen.

3.3 Bor und schwach ionisierte Spezies: Im neutralen Zustand fast nicht abgestoßen

Bor liegt bei neutralem pH-Wert als Borsäure vor – ein ungeladenes Molekül, das von der RO-Membran nur schlecht zurückgehalten wird. Eine lange Liste ähnlicher schwach ionisierter Substanzen ist unter neutralen Bedingungen „unsichtbar“: Die Membran kann sie nicht sehen, sie kann sie nicht einfangen. Nur wenn der pH-Wert erhöht wird, um sie in geladene Formen zu ionisieren, kann die Membran sie erfassen. Dennoch verhält sich RO-Permeat mit einem Durchgang völlig neutral gegenüber Säuren, was diesen Substanzen ein freies Durchgangsfenster bietet. Alleine ist ihre Wirkung begrenzt, bei borempfindlicher Bewässerung oder spezifischen Prozessen ist die Anreicherung jedoch nicht zu vernachlässigen.

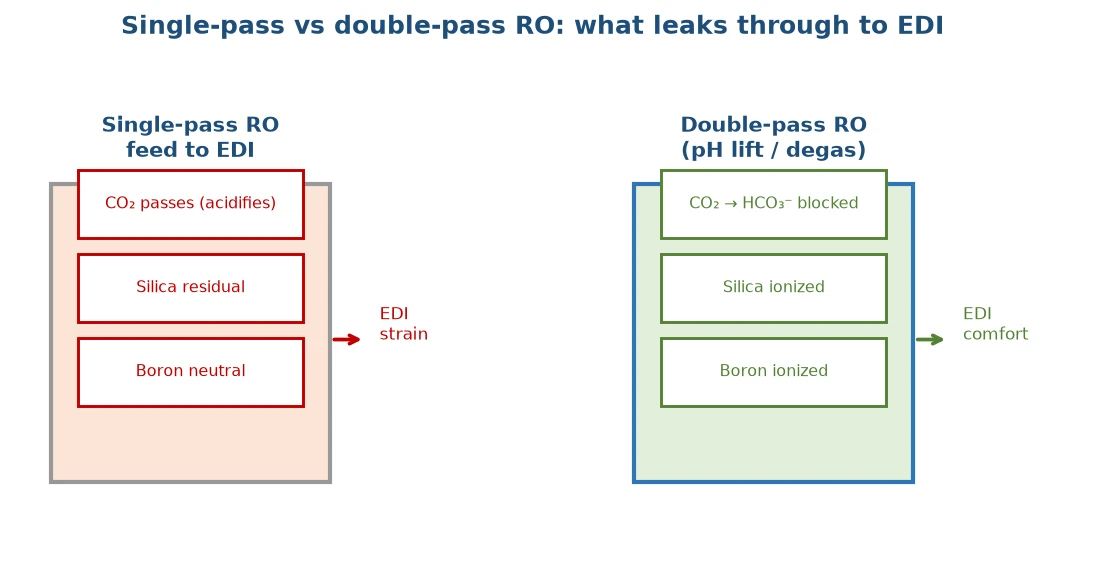

Bild: Single-Pass- oder Double-Pass-RO: Was dringt zu EDI durch (CO2 / Silica / Bor)

4. EDI ist keine „zweite Behandlung“ – es ist ein Polierer

4.1 Wie es funktioniert, macht es empfindlich

Bei der Elektroentionisierung (EDI) handelt es sich im Wesentlichen um einen „elektrisch regenerierten Mischbett-Ionenaustausch“: Wasser fließt durch mit Harz gefüllte Verdünnungskammern, die durch kationen- und anionenselektive Membranen begrenzt sind; Ein Gleichstromfeld zieht Ionen in Konzentratkammern, während wassergespaltenes H⁺ und OH⁻ das Harz kontinuierlich regeneriert, sodass keine Säure oder Lauge erforderlich ist. Der Mechanismus ist elegant, setzt aber einen sehr sauberen Vorschub voraus. EDI zeichnet sich dadurch aus, dass es „bereits reines Wasser reiner macht“ und nicht darin, „Wasser zu retten, das noch Verunreinigungen enthält“. Sobald Härte, Kieselsäure, CO₂, Chlor oder organische Stoffe ihren Toleranzbereich überschreiten, leiden Harz und Stapel gemeinsam.

4.2 Die Kettenreaktion der Toleranzüberschreitung

Härteionen bilden schwer rückgängig zu machende Ablagerungen auf der Harzoberfläche; Kieselsäure reichert sich auf der Konzentratseite an und verkrustet die Membran und das Harz; freies Chlor oxidiert Membran und Harz direkt; Organische Stoffe bilden einen Biofilm auf dem Harzbett. Jeder für sich ist nicht fatal, aber zusammen schließen sie das EDI-Modul vorzeitig ab. Schlimmer noch: Das EDI-Modul ist teuer und sobald es ausfällt, stoppt die gesamte UPW-Linie. Daher war der „Schutz des EDI-Feeds“ nie ein „nice-to-have“ – er ist die Lebensader der gesamten Linie. Eine oft übersehene Tatsache: Wenn ein EDI-Modul ausfällt, ist EDI selten selbst schuld; Es ist der RO vorne, der das Tor nicht bewacht.

5. Double Pass RO ist der Gatekeeper von EDI

5.1 Der zweite Durchgang holt die „Leakers“ erneut heraus

Die Kernidee eines Double-Pass-RO-Systems für die EDI-Vorbehandlung besteht darin, RO-Permeat in einem Durchgang durch eine zweite Membrananordnung zu leiten. Da die Beschickung des zweiten Durchgangs bereits sehr sauber ist (geringer Salzgehalt, niedriger SDI), kann sie mit hoher Ausbeute betrieben werden und ihr Konzentrat ist sauber genug, um in die Beschickung des ersten Durchgangs zurückgeführt zu werden – der Gesamtwasserverlust ist also gering. Noch wichtiger ist, dass der zweite Durchgang eine tiefgreifende Entsalzungspolitur auf „bereits sauberem Wasser“ liefert und die Salz-, Kieselsäure- und Borrückstände auf ein Niveau senkt, das EDI stabil aufnehmen kann. Dieser zweite Durchlauf ist der Sicherheitsspielraum, den ein einzelner Durchgang niemals bieten kann.

5.2 Der pH-Anstieg zwischen den Stufen ist der wahre Trick

Was die Umkehrosmose im zweiten Durchgang wirklich verändert, ist der chemische Schritt zwischen den beiden Stufen. Bevor das Permeat des ersten Durchgangs in den zweiten Durchgang gelangt, kann Ätzmittel dosiert werden, um den pH-Wert in den schwach alkalischen Bereich anzuheben: Gelöstes CO₂ wandelt sich in Bikarbonat um (geladen, von der Membran zurückgewiesen), und Siliciumdioxid und Bor wechseln von neutralen Molekülen zu geladenen Ionen (ebenfalls zurückgewiesen). Dieser Schritt ist bei der Umkehrosmose im ersten Durchgang nahezu unmöglich – die Rohwasserhärte würde in dem Moment skalieren, in dem der pH-Wert ansteigt; Das Futter im zweiten Durchgang ist jedoch bereits sauber, sodass eine Erhöhung des pH-Werts kein Risiko einer Ablagerung birgt. Der Wert eines Double-Pass-RO-Systems für die EDI-Vorbehandlung beträgt also 70 % im zweiten Durchgang und 30 % in diesem pH-Schritt; keines funktioniert ohne das andere.

5.3 Entgasung als anderer Weg

Wenn ein Projekt die Dosierung von Lauge nicht mag, kann ein Membrankontaktor oder Vakuumentgaser zwischen den Durchgängen gelöstes CO₂ physisch entfernen und so die Säurebelastung im zweiten Durchgang senken. Dieser Weg spart Dosierung, fügt aber eine Einheit hinzu und ist betriebsempfindlicher. Entweder die Anhebung des pH-Werts oder die Entgasung lösen das gleiche Problem: CO₂ aus EDI fernhalten. Welche Sie wählen sollten, hängt von Ihrer Wasserqualität, Ihren Wartungsgewohnheiten und Ihren Anforderungen an die Einhaltung der Dosierung ab, nicht davon, was ausgefallener klingt.

6. Wann Sie den Double Pass tatsächlich überspringen können

6.1 Die seltenen Fälle, in denen das Futter bereits sehr sauber ist

Wenn es sich bei dem Rohwasser bereits um hochwertiges enthärtetes Wasser handelt oder nach einer gründlichen Vorbehandlung sowohl CO₂ als auch Härte extrem niedrig sind, liegt das RO-Permeat in einem Durchgang möglicherweise bereits innerhalb des EDI-Toleranzfensters. In diesem Fall ist das Erzwingen eines Doppeldurchgangs tatsächlich übertrieben. Aber „sehr sauber“ ist eine Hypothese, die durch einen Wasseranalysebericht widerlegt werden muss, und keine Standardannahme – das meiste Feldwasser ist nicht so ideal. Unsere empfohlene Reihenfolge: Zuerst den Bericht einholen, dann die Konfiguration besprechen, nicht umgekehrt.

6.2 Der Kompromiss von Entgasung + Enthärtung stattdessen

Bei einigen Projekten wird zuerst die vorgeschaltete Enthärtung durchgeführt, um die Härte zu entfernen, dann wird das CO₂ durch Entgasung entfernt und das Umkehrosmose-Permeat in einem Durchgang in das EDI-Fenster geleitet. Solche Kompromisse funktionieren für bestimmte Gewässer, machen das System jedoch komplexer und die Wartung anspruchsvoller. Mit anderen Worten: Es ist in Ordnung, den Doppeldurchgang zu überspringen, aber Sie müssen andere Mittel nutzen, um diese „durchgesickerten Indikatoren“ wiederherzustellen, sonst landet die Rechnung irgendwann bei EDI. Ein Kompromiss ist keine Subtraktion; es ersetzt einen Maßnahmensatz durch einen anderen, und die Gesamtkomplexität ist nicht unbedingt geringer.

7. Ein operativer Beurteilungsrahmen

Fassen Sie alle oben genannten Punkte in einer umsetzbaren Urteilslinie zusammen: Sobald Sie den Rohwasserbericht haben, schauen Sie sich zunächst CO₂ und Alkalität an – wenn sie hoch sind, wird das Permeat in einem Durchgang sauer sein undEDI-Wasseraufbereitungssystemwird leiden, daher ist ein zweiter Durchgang (oder eine Entgasung) gerechtfertigt; Schauen Sie sich dann Siliciumdioxid und Bor an – wenn sie hoch sind, ist eine pH-Anhebung zwischen den Stufen fast zwingend erforderlich, da nur die ionisierte Form zurückgewiesen wird; Werfen Sie schließlich einen Blick auf die nachgelagerten Bereiche: Kessel, Pharmaindustrie und Mikroelektronik haben „strenge“ Reinheitsanforderungen, bei denen ein zweiter Durchgang kaum verhandelbar ist, während bei gewöhnlichem Prozesswasser flexibel je nach Wasserqualität Kompromisse eingegangen werden können.

Sobald diese drei Zeilen beantwortet sind, wird klar, ob ein Doppeldurchgang verwendet werden soll und welche Zwischenstufe verwendet werden soll. Was bleibt, ist die technische Quantität. Der Wert dieses Rahmenwerks besteht darin, die Frage „Brauchen wir einen doppelten Durchgang?“ von einer Vermutung in ein falsifizierbares technisches Urteil umzuwandeln – sodass Sie immer dann, wenn jemand Ihre Konfiguration in Frage stellt, auf den Wasserbericht und diese Zeile verweisen können, anstatt sich hinter „Die Industrie macht das so“ zu verstecken.

Wenn Sie sich nur an einen Satz erinnern können: Lassen Sie die Umkehrosmose im zweiten Durchgang die drei Dinge lösen, die ein einzelner Durchgang nicht lösen kann – CO₂, Kieselsäure, Bor –, anstatt sie als überflüssige Investition in das „Wiederentsalzen“ zu behandeln. Allein dieser eine Satz blockiert etwa die Hälfte aller Überentwürfe und die Hälfte aller Unterentwürfe.

8. Abschluss: Wasserbilanz zuerst → Wasserbewertung als nächstes → Amortisation zuletzt

Zurück zur Engineering-Methodik: Bei jeder EDI-Frontend-Konfiguration sollten Sie sich nicht vorschnell für „Single- oder Double-Pass“ entscheiden.Machen Sie zuerst den Wasserhaushalt- wie viel Rohwasser, wie viel Schwankung, wohin das Konzentrat fließt;Dann bewerten Sie die Wasserqualität- Bewerten Sie CO₂, Kieselsäure, Bor, Härte und Chlor des Rohwassers anhand des EDI-Toleranzfensters, um zu sehen, in welches Band Single-Pass-Permeat fällt;Berechnen Sie schließlich die Amortisationszeit- Wägen Sie das Kapital und die Energie des RO im zweiten Durchgang gegen die Lebensdauer des EDI-Moduls und die Abschaltverluste ab, die Sie dadurch möglicherweise einsparen. Taihe Environmental Protection hat umfangreiche technische Fälle in der Double-Pass-Umkehrosmose und der EDI-Vorbehandlung gesammelt und hilft Kunden genau mit dieser „Wasserbilanz – Wasserklassierung – Amortisation“ dabei, ihre UPW-Leitung fest innerhalb des Toleranzfensters zu halten, anstatt Dinge zu reparieren, nachdem sie kaputt gegangen sind.
